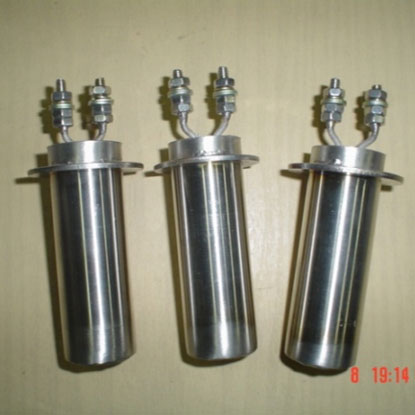

5. 브라켓형 – 단자2

히터 상부에 브라켓을 용접하여 제작한 타입

제품설명

도면










세부내용


 총 길이, L (mm)

 발열부, HL (mm)

 지름, D (Φ)

 브라켓 위치, B (mm)

 브라켓

 리드 길이 (mm)

 25~

 주문제작

 3.2~38

 주문제작

 A,B,C 외 주문제작

 100~



 히터 재질

 가열 물질

 최대전력밀도(W/)

 최대온도 ()

 최대전압 (V)


Inconel 600,

Inconel 800,

Incoloy 840

 고체

 62.0

 760




 480

 액체

 46.5

 100

 기체

 15.5

 -

 진공

 5.4

 760

SUS 304,

SUS 310,

SUS 316

 고체

 62.0

 540

 기체

 15.5

 -

 진공

 5.4

 538
